Modello: 2 9/16
marchio: Fulida
Periodo Di Garanzia: 3 anni
Tipi Di: Saracinesche
Supportare La Personalizzazione: OEM
Luogo D'origine: Cina
Applicazione: Generale
Potenza: Idraulico
Mezzo Di Flusso: Gas, Base
Capacità di fornitura e informazioni ag...
Trasporti: Ocean,Land
Luogo di origine: Cina
Porta: SHANGHAI,QINGDAO,LIANYUNGANG
Tipo di pagamento: L/C,T/T
Incoterm: FOB,CFR,CIF,EXW
Il principio di lavoro della valvola dell'acceleratore idraulico è il seguente:
Composizione strutturale
La valvola a farfalla idraulica è composta principalmente da un corpo della valvola, un nucleo della valvola, una sede della valvola, un cilindro idraulico, un pistone, uno stelo valvola e un trasmettitore di posizione della valvola. Il nucleo della valvola è generalmente cilindrico e realizzato in una lega dura nel suo insieme; Anche l'anello interno del sedile della valvola è intarsiato con una lega dura; Il coperchio della valvola e l'estremità di contatto medio sono saldati con lega dura, che ha una buona resistenza all'usura e resistenza alla corrosione. Una boccola resistente all'usura in nylon è incorporata nel canale di uscita della valvola per proteggere il corpo della valvola dall'usura.
Processo di lavoro
Azionamento idraulico: la coda del coperchio della valvola è un cilindro idraulico e un pistone. Il pistone è guidato da olio idraulico per guidare lo stelo della valvola, quindi il nucleo della valvola viene guidato in avanti e indietro.
Controllo di limitazione: il movimento in avanti e indietro del nucleo della valvola cambia l'area di flusso tra il nucleo della valvola e il sedile della valvola, raggiungendo così lo scopo della limitazione. Quando il nucleo della valvola si avvicina alla sede della valvola, viene ridotta la sezione trasversale del canale del fluido attraverso la valvola, costringendo il fluido ad accelerare attraverso questa area di flusso ridotta. Secondo il principio di Bernoulli, l'aumento della velocità del fluido causerà il calo della sua pressione statica, quindi la pressione a valle della valvola a farfalla sarà inferiore alla pressione a monte, ottenendo così il controllo del flusso; Al contrario, quando il nucleo della valvola è lontano dalla sede della valvola, l'area del flusso aumenta e il flusso aumenta.
Feedback della posizione della valvola: per consentire all'operatore della console di controllo di conoscere il grado di apertura della valvola a farfalla, un trasmettitore di posizione della valvola viene installato all'estremità esterna del cilindro idraulico del coperchio della valvola. Può utilizzare il segnale di pressione dell'aria per trasmettere la posizione di interruttore effettiva del nucleo della valvola dell'acceleratore alla console di controllo per il display. L'operatore può controllare a distanza l'interruttore della valvola dell'acceleratore attraverso la console di controllo.
La valvola dell'acceleratore idraulico ha una buona resistenza alla corrosione e resistenza all'erosione. Il nucleo della valvola cilindrica e l'anello interno del sedile della valvola sono realizzati in lega dura e possono essere usati a testa in giù, il che aumenta la durata di servizio. La cavità del corpo della valvola più grande e la struttura del corpo della valvola cilindrica consentono di avere una portata maggiore rispetto alla solita valvola a farfalla ad ago. Adotta una direzione di flusso laterali e diretti e il tubo di guida attorno alla piastra della valvola cilindrica riduce le vibrazioni e il rumore durante la limitazione.
Come produttore di macchinari per petrolio, la nostra azienda produce anche prevenzione di scoppi, collega, collegamento della cantina, valvola, raccordo per tubi e apparecchi di controllo, ecc.
Se hai bisogno, contattaci.
Parametri del prodotto ：
| Product name |
Hydraulic throttle valve |
| Specification model |
2 9/16 |
| Implementation standard |
API 6A |
| Rated working pressure |
15000psi |
| Product specification level |
PSL1~PSL3G |
| Product performance level |
PR1~PR2 |
| Temperature level |
PU, LU |
| Material level |
AA~FF |
| Product color |
red |

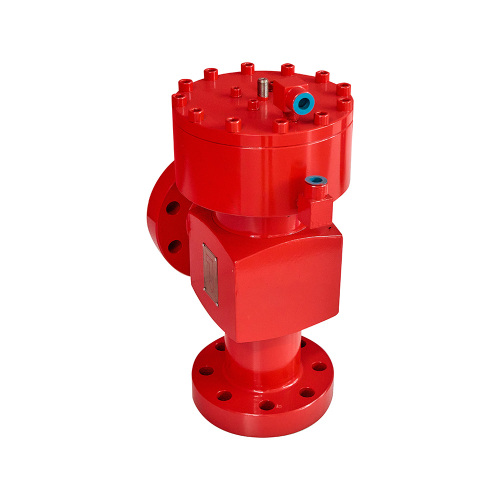

Immagini di dettaglio:
